SIT1028GQ是具有集成高压LDO稳压源的LIN收发器。该产品设计、晶圆制造、封装、测试流程均实现全国化，切实保障国内外客户的持续稳定供应。

功能描述

SIT1028GQ是一款内部集成高压LDO稳压源的本地互联网络（LIN）物理层收发器，可为外部ECU（Electronic Control Unit）微控制器或相关外设给予稳定的5V/3.3V电源，符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016（12V）和SAE J2602标准。主要适用于使用1kbps至20kbps传输速率的车载网络。SIT1028GQ的LIN总线输出引脚具有内部上拉电阻，具有总线输出波形整形功能以减少电磁辐射（EME）。SIT1028GQ以TXD引脚作为输入端，将微控制器的低压信号发送至LIN总线，同时LIN引脚接收总线上的数据流，并由接收器的输出引脚RXD将数据传回微控制器或传送到其它微控制器。

 SIT1028GQ可在5.5V~28V工作电压范围内，支持12V 应用。SIT1028GQ在休眠模式下可实现极低电流消耗，发生故障时可快速地将功耗降至最低，并且可顺利获得LIN总线进行远程唤醒，或顺利获得EN引脚上的消息将器件置于正常工作模式。SIT1028GQ给予一个5V/3.3V稳压源的上电与掉电检测输出引脚RSTN，以便于微控制器对稳压源的供电情况进行监测。

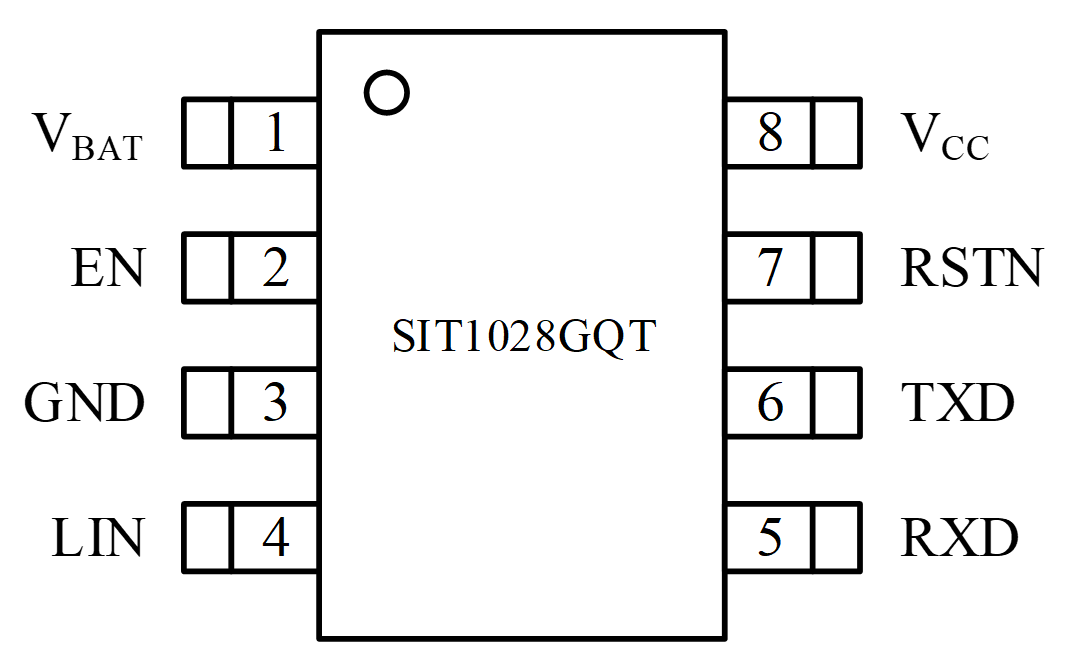

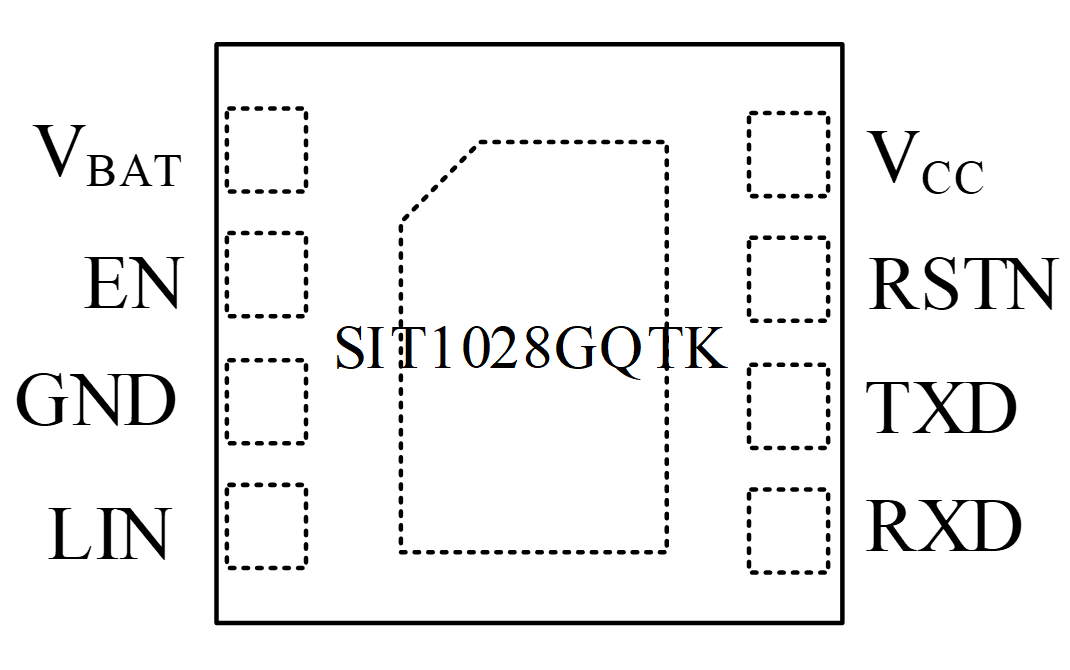

引脚分布图

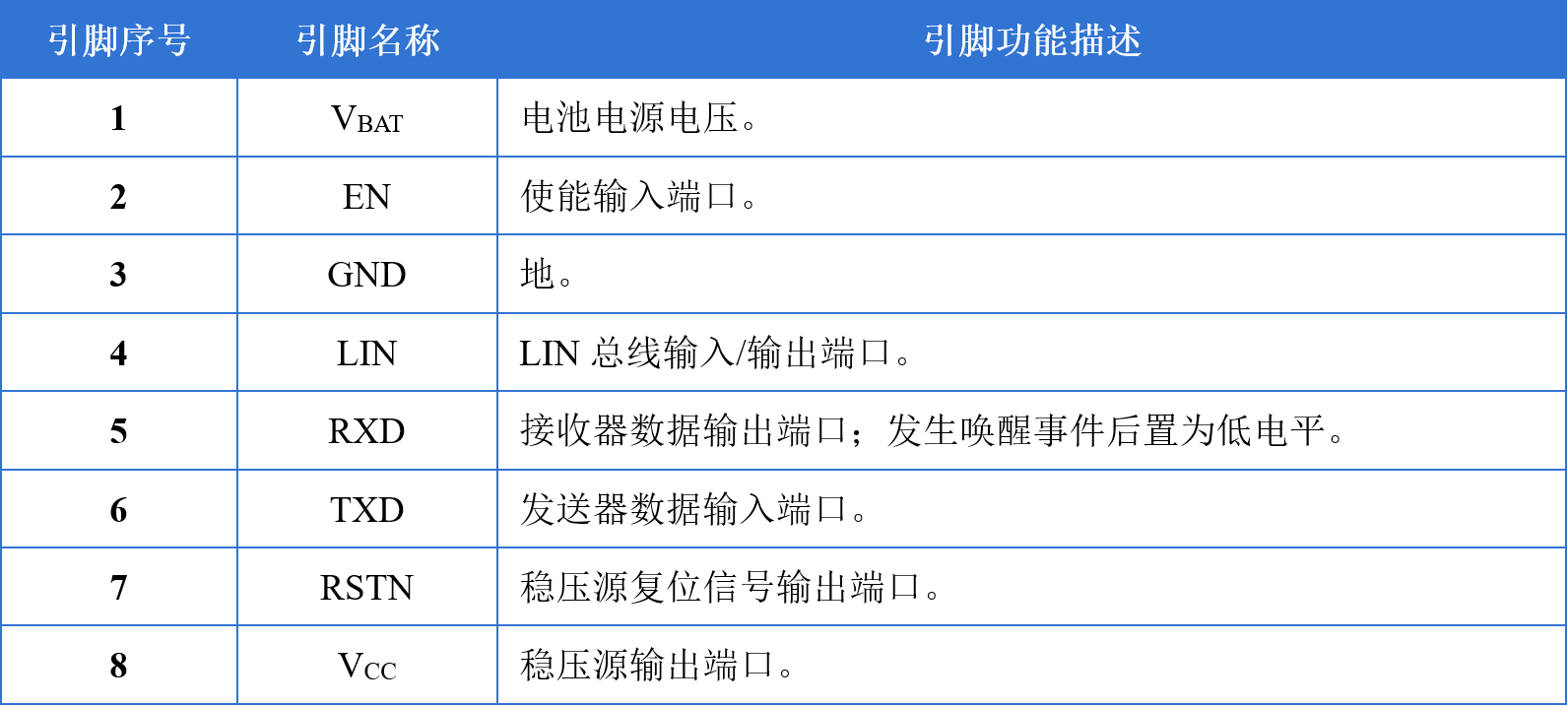

引脚定义

注：DFN3*3-8封装，可将背面焊盘与PCB板合适的“地”相连，以取得更好的散热性能。

应用领域

Ø 车身电子装置和照明

Ø 汽车信息娱乐系统和仪表组

Ø 混合动力汽车和动力总成系统

Ø 工业运输

主要技术指标

Ø 符合面向汽车应用的AEC-Q100标准；

Ø 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”标准；

Ø 带高压LDO 5V/3.3V稳压源输出，输出电流可达100mA；

Ø LIN数据传输速率可达20kbps；

Ø 高电磁兼容（EMC）能力；

Ø 支持SOP8和DFN3*3-8封装，DFN3*3-8具有自动光学检测（AOI）能力。

芯片特点与创新

低功耗电源管理

        · 具有极低功耗的休眠模式

   · 带有远程唤醒功能

   · 睡眠模式高压LDO关闭输出让整个节点掉电

保护机制

        · 发送数据（TXD）显性超时功能

   · 总线限流保护功能

   · 5V/3.3V稳压源限流保护功能

   · 5V/3.3V稳压源输出欠压检测功能

   · 稳压源上电与掉电状态顺利获得引脚RSTN输出

   · 电池欠压保护功能

           · 总线端子和电池引脚具有抗汽车环境瞬变的保护能力（符合ISO7637标准）

   · 总线端子对电池和接地具有短路保护

   · 过热保护功能
